性能稳定的真正高炉预挂渣皮技术

高炉预挂渣皮技术，自2009年由联合荣大公司提出以来，前期不断交流推广，从2017年开始普遍应用于高炉内衬。而目前市场上充斥着各种各样的预挂渣皮材料，类似于普通浇注料，其实际理念背离了“预挂渣皮材料”的研发初衷。

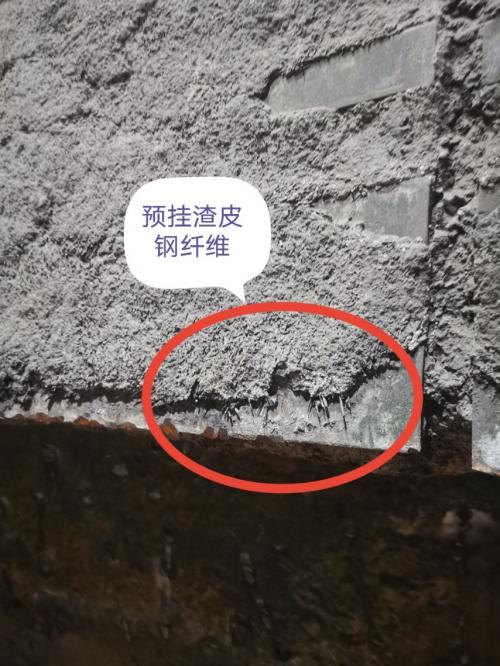

预挂渣皮材料，是在高炉冷却壁上预先浇注一层渣皮料，不追求冗余的浇注厚度和使用量，而要求长久挂在冷却壁上不脱落，使用寿命三年以上。对于炉腹炉腰部位，处于软熔带，无论砖衬多厚、或脆性材料浇注多厚，高温状态下运行一段时间，总会出冷却壁燕尾槽处断裂而整体脱落；高炉主要靠挂渣保护冷却壁运行，挂渣效率直接影响高炉燃料用量、冷却壁使用寿命。而预挂渣皮材料，具备两大特点：高导热和“折不断”特性。350℃条件下，导热系数20W/（K*m）左右；钢纤维含量达到40%左右，不是普通的高钢纤维浇注料（10%以下），其200℃以下抗折强度可达到35-40MPa，在实验室常规抗折检测设备都无法将其压弯，而折后的材料也不“折而不断”。一方面可以高效传递热量，在表面冷凝渣皮而形成自我保护，另一方面可长久“挂”在冷却壁上，从而延长使用寿命。

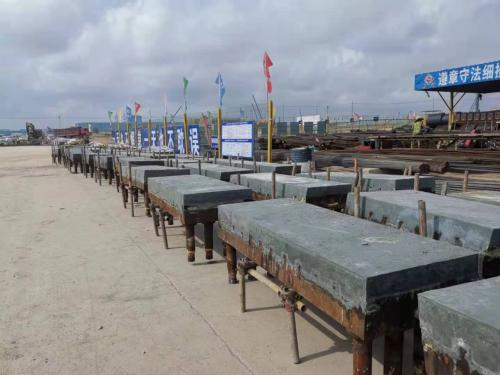

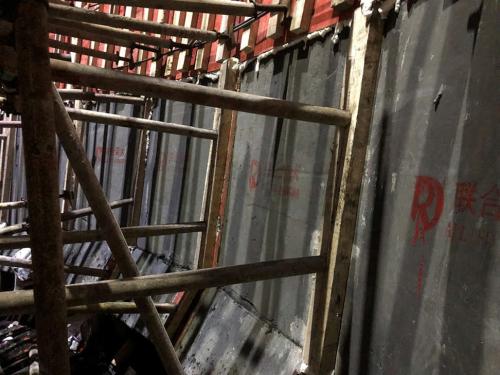

预挂渣皮浇注料，施工方式不能采用简单的泵送，而是在冷却壁安装前预制浇注，养护24h后安装至炉内，一般为分块浇注、分层安装、浇注勾缝的施工方式。可针对高炉不同区域的炉型要求，在支设模具过程特殊设计，形成合适的炉腹角和炉身角，这种科学的设计和布置方式，便于高炉开炉气流好炉料的合理分布。预挂渣皮材料浇注厚度一般为150-200mm，使用三年以后的浇注料，剩余厚度一般为50-80mm，平均年损耗30mm；浇注料剩余越薄，热传导效率越高，因此使用到后期，浇注料年损耗量可降低至10mm以下。材料性能稳定，超高的钢纤维含量，保障材料抗热震能力，不会因为高炉频繁开停炉而脱落，避免了传统脆性砖受制于高炉操作而寿命长短不一的现象。（北京联合荣大工程材料股份有限公司专家组）
