记者夏杰生
为加强产能置换后高炉热风炉系统设计的质量前期控制，高质量、高标准地完成热风炉置换建设工作，2023年12月13日，中钢设备公司、河北省某钢铁公司、河南省豫兴热风炉工程技术有限公司（下文简称豫兴公司）3家当事方企业齐聚郑州，在河南省豫兴公司总部会议室联合召开了豫兴悬链线顶燃式热风炉设计图纸审查会。
据豫兴公司董事长刘世聚介绍：该钢铁公司产能置换项目，分2期总容量为3270m3的2座高炉已签约配套采用6座豫兴悬链线顶燃式热风炉。但在工程建设即将开工之际，产生了来自该工程以外其他热风炉使用过程中出现的热风炉热风出口处温度偏高，以及因外部维护措施失误等导致局部结构损坏案例。为统一思想，轻装前进，杜绝类似问题在新的产能置换项目中发生，上述3家合作单位十分重视，认为做好图纸设计细节是避免一切问题的根源，共同决定联合召开这次设计图纸细节审查会。参加会议的有用户方代表，中钢设备公司专家，豫兴公司参会代表包括热风炉发明人刘世聚、设计公司总经理刘力源、设计公司技术副总经理李迎新、热风炉设计工程师崔方辉、热风炉设计工程师李先武、设计公司副总经理刘书锋等。
代表们各抒己见，畅所欲言，使此次图纸设计审查会增添了许多亮点并达成了下列共识：
一是河北某钢铁公司产能置换总量为3270m3的2座高炉选用的豫兴悬链线顶燃式热风炉，是目前国内最先进的热风炉形式之一，其在国内外共推广700余座的事实充分证明：该热风炉完全可以满足高风温和长寿技术要求。
二是该热风炉在设计上采用了下列行之有效措施：例如，热风出口组合砖采用首创极具特色交叉咬合砌筑方式（在某钢铁公司2800m3高炉热风出口大修时长期高温实践证明），取消了传统极易因外力作用导致损坏的滑移缝结构形式。此外，根据计算在热风炉内预留了充足膨胀空间，并将热风出口周向局部取消大墙预留纤维毡膨胀缝，并将其热风出口直段工作层加厚，使热风炉结构更加稳定。
三是针对新的热风炉设计，选用先进的豫兴改进方案，既可使拱顶稳定，又同时可解决热风出口非常复杂的受力问题；其热风出口组合砖与大墙体采用新结构形式脱开成为自由胀缩的巧妙结构形式，并将组合砖采用纵横十字扣的铰链互相咬合结构牢固咬合为一体，使新的设计更为合理。
四是该热风出口直段大墙与拱顶连接采用的是迷宫方式，使其热风出口受力结构和拱顶受力结构以及密封结构更加科学合理。
五是为使热风出口的短管道设计更优化，在热风阀前设计增加了挡砖，可解决热风阀不好更换的问题。
六是为保证热风炉用耐材砌筑质量控制，豫兴公司需在工程实施中选派至少3名工程技术人员参与指导现场砌筑。
七是热风出口组合砖必须采用容易机压成型，强度高，容易烧透，可以让灰缝更小，施工方便，工作面不需加工，即可形成一层釉面保护层的薄片砖砌筑。
八是鉴于安全氮气吹扫是确保热风炉安全运行的关键，故在操作时需要严格按照氮气吹扫规程执行。烘炉、凉炉必须严格按照曲线进行，出现局部异常温度压浆必须找专业的施工队伍。
九是热风炉设计中采用的豫兴悬链线拱顶，采用了很多消除应力的措施，可确保拱顶结构稳定。
悬链线顶燃式热风炉技术拥有方豫兴公司，在此向中钢设备公司专家、河北某钢铁公司专家对设计图纸细节认真高效审查，并积极建言献策，提出卓有成效改进建议深表感谢。
审查会自上午8：00开始，至下午6：00结束，会议现场严肃且隆重，所有与会专家均对图纸设计审查形成的结果庄严签字，并表示要严格按照会议纪要的要求执行，以确保新的热风炉结构设计图纸和该工程建设项目成为行业稳定、长寿、高风温的典型示范工程。

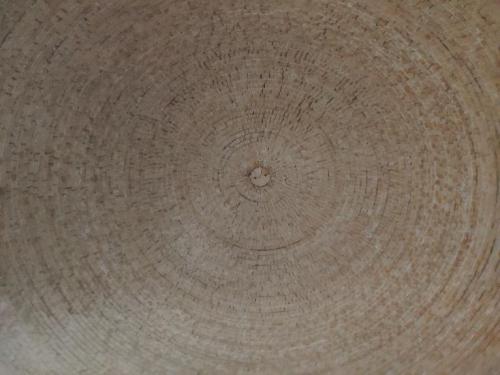

图为亚洲最大豫兴悬链线拱顶结构（直径12米）使用两年停炉后内部拱顶状态。

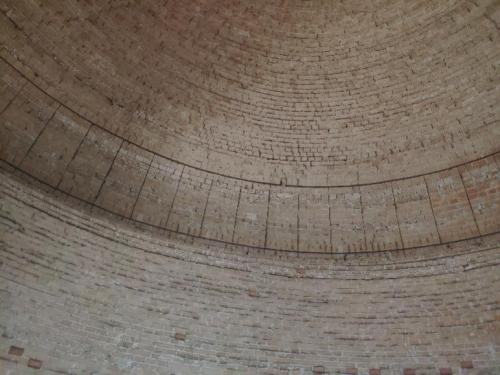

图为豫兴悬链线拱顶内部板块结构、关节砖结构、内部应力消除结构的拱顶结构（直径12米）使用两年后停炉后内部状态。

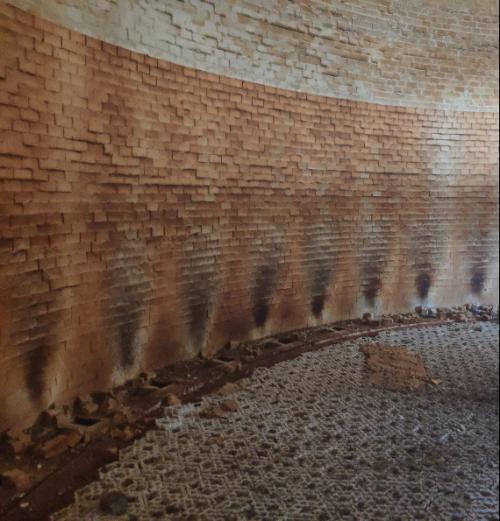

图为环形交错上喷旋流涡流混合燃烧技术喷嘴结构冷炉后完好无损。

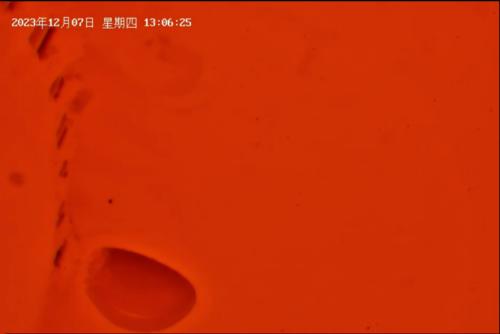

图为豫兴公司采用热成像仪对河北省某钢铁公司（悬链线拱顶直径12米）悬链线顶燃式热风炉炉内燃烧器喷嘴结构和热风出口进行探查，发现其完好无损。

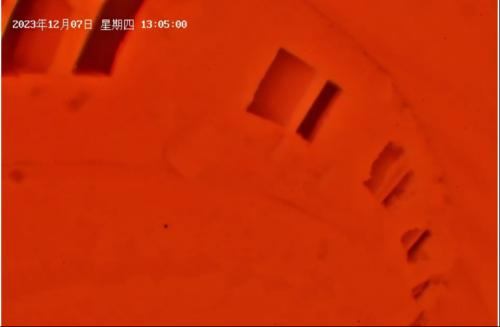

图为豫兴公司采用热成像仪对河北省某钢铁公司（悬链线拱顶直径12米）悬链线顶燃式热风炉炉内燃烧器喷嘴结构进行探查，发现其完好无损。
